Odsávaný hořák TIG ABITIG 260W odsávaný xFUME 4,0 m
Kód: TIG-ABITIG-XFUMEDetailní popis produktu
Spolehlivé odsávání vysoce škodlivých svařovacích dýmů přímo u zdroje.
Svařování metodou TIG je považováno za proces téměř neprodukující zplodiny. V porovnání se svařováním metodou MIG nebo MAG je viditelných svařovacích dýmů podstatně méně - ale zdání klame: vznikající zplodiny jsou většinou neviditelné, ale o to nebezpečnější, pokud je vdechnete.
Svařování metodou TIG se často používá pro svářečské práce, kde je kromě kvality důležitý i vizuální vzhled. Materiály svařované metodou TIG jsou například nerezová ocel, také vysoce legovaná nerezová ocel nebo hliník, které vypadají velmi pěkně, pokud jsou svařeny čistě a rovnoměrně. Při svařování takových materiálů se však uvolňují toxické částice, které jsou většinou neviditelné, ale neméně nebezpečné. Při jejich vdechnutí může dojít k vážným dlouhodobým následkům, jako je hliníková silikóza nebo v nejhorším případě rakovina dýchacích cest. To znamená, že stále existují neviditelné svářečské dýmy, které musí být absorbovány a odváděny přímo při procesu, než se dostanou do okolního vzduchu a dýchacích orgánů. S odsávacími hořáky xFUME® TIG chlazenými vzduchem i kapalinou vyvinula společnost ABICOR BINZEL speciálně pro svařování metodou TIG odsávací hořáky, které pohlcují svařovací dýmy v místě jejich vzniku a zabraňují tak vdechování toxických zplodin.
Hořáky xFUME® pro TIG jsou ideální pro použití s mobilní odsávací jednotkou od společnosti ABICOR BINZEL, jako je FES-200 W3 nebo FEC W3. Obě odsávací jednotky obsahují filtry kouřové třídy W3 vhodné pro legovanou ocel s legujícími složkami, jako je nikl a chrom (vysoce legovaná ocel s x ≥ 30 % slitin na bázi niklu), a zaručují spolehlivé odsávání vysoce škodlivých dýmů. Odsávací hořáky xFUME® TIG lze samozřejmě připojit i k dalším modelům od společnosti ABICOR BINZEL nebo k odsávacím jednotkám kouře od jiných výrobců, stejně jako k odsávacím jednotkám bez schválení W3.
Jaké plyny vznikají při svařování metodou TIG?
Při svařování metodou TIG vzniká ozón a oxid dusíku. Předpisy pro bezpečnost a ochranu zdraví při práci TRGS 905 - Technická pravidla pro seznam nebezpečných látek karcinogenních, mutagenních pro zárodečné buňky nebo toxických pro reprodukci - uvádějí, že ozón je jednou z látek klasifikovaných jako karcinogenní. Ozón vzniká reakcí mezi oxidem dusíku a kyslíkem působením UV záření, které vzniká při svařování elektrickým obloukem. Je-li proud vyšší, zvyšuje se i intenzita UV záření. Zvláště vysoké množství ozónu vzniká při svařování slitin hliníku a křemíku a čistého hliníku.
Ozón však neuniká pouze z procesu prostřednictvím UV záření mimo oblouk, a tedy do okolí, ale UV záření odráží i samotný lesklý kovový povrch obrobku. To znamená, že k tvorbě ozónu může docházet i ve větší vzdálenosti od procesu. Ke zvýšené tvorbě ozónu přispívá také nízká hladina dýmu vznikajícího při svařování metodou TIG: Menší množství dýmů umožňuje snadnější šíření UV záření.
Oxid nikelnatý a sloučeniny chromu (VI) jsou mimořádně škodlivé plyny vznikající při svařování metodou TIG. Vznikají při svařování nerezové oceli a podle různých studií jsou považovány za příčinu vzniku rakoviny. Tyto plyny lze nebo mohou být pohlcovat pouze pomocí speciálního filtru se stupněm odlučování W3 a likvidovat je v souladu s místními předpisy o ochraně životního prostředí.
Aktuální předpisy a pravidla pro odsávání svářečských dýmů
V následujícím textu jsme uvedli některé důležité předpisy a nařízení, které platí v Německu pro správné nakládání se zdraví škodlivými svářečskými dýmy, a vysvětlili jejich význam pro výrobní podniky v oblasti svařovací techniky. V mnoha zemích platí podobná, ale i přísnější pravidla a předpisy. Proto je důležité získat o nich v každé zemi komplexní informace.
Nařízení o nebezpečných látkách (GefStoffV): DIN EN ISO 15012-1
Příloha I č. 2 "Nebezpečné látky v podobě částic":
"Prachové částice musí být co nejúplněji zachyceny v místě vzniku nebo emise a bezpečně odstraněny. Odsávání vzduchu musí být prováděno tak, aby se co nejméně prachových částic dostalo do dýchacího vzduchu pracovníků. Odsávaný vzduch se smí vracet do pracovního prostoru pouze tehdy, pokud byl dostatečně vyčištěn."
To znamená, že Pokud se k odsávání svářečských dýmů používají vhodná zařízení pro odsávání svářečských dýmů separačních tříd W2* a W3**, smí se vzduch odsávaný těmito zařízeními po přefiltrování rovněž vracet do pracovního prostředí.
* Schváleno pro svařování legovaných ocelí se složkami niklu a chromu v poměru 5 až 30 %.
** dodatečně schváleno pro svařování vysoce legovaných ocelí s obsahem niklu a chromu ve slitině vyšším než 30 %.
Předpisy pro svářecí dýmy od roku 2020: TRGS 528 a předpis DGUV 109-002
Na začátku roku 2020 byly předpisy pro svařovací dýmy upraveny podle nejnovějších poznatků a zahrnuty do technických předpisů pro nebezpečné látky (TRGS) 528 "Svářečské práce" - ty jsou také normou pro svazy pojištění odpovědnosti zaměstnavatelů, které pravidelně navštěvují podniky. Podniky, které ve své výrobě zaměstnávají svářeče, musí tato pravidla důsledně dodržovat. Jen tak mohou zaručit, že budou plně plnit své povinnosti v oblasti bezpečnosti a ochrany zdraví při práci.
Konkrétně se ochranná opatření dělí na náhradní, ventilační a konstrukční opatření, ale také na odsávání v místě vzniku, recirkulaci vzduchu, organizační opatření a osobní ochranná opatření pro svářečské práce.

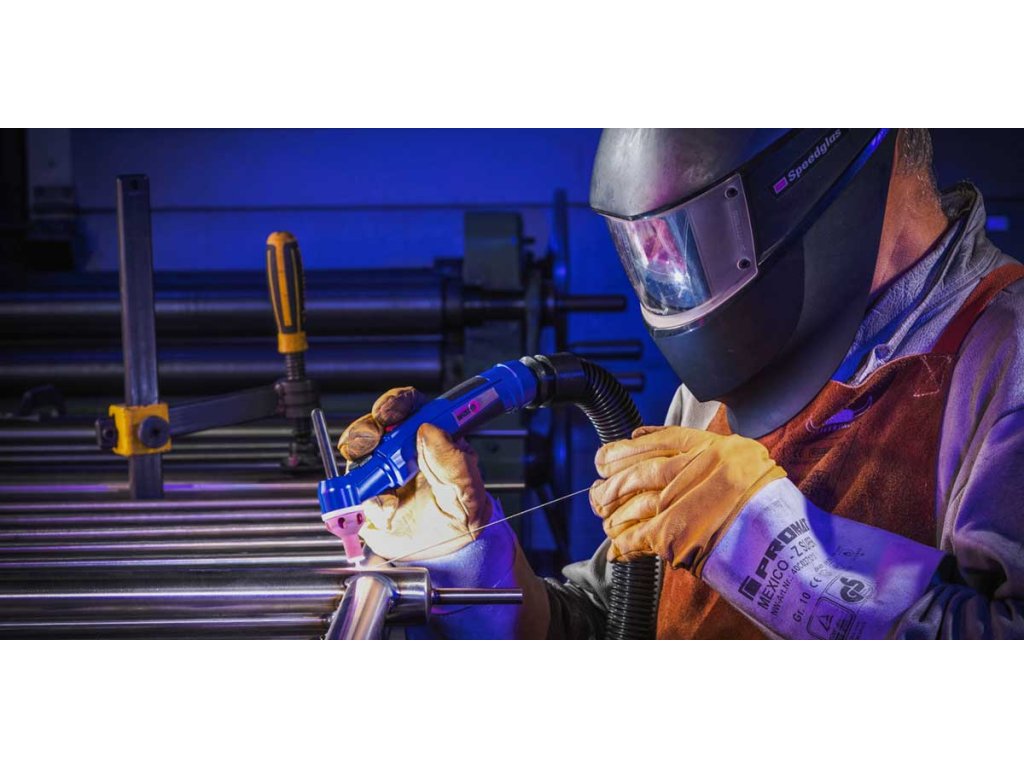

xFUME® TIG: odsávání dýmu v místě jeho vzniku
Specifikace pro firmy, které zaměstnávají svářeče, jsou přísné. Požadavky na zdravé pracovní prostředí vyžadují další vývoj technologie. S hořáky pro odsávání dýmu xFUME® TIG vyvinula společnost ABICOR BINZEL vzduchem chlazené i kapalinou chlazené odsávací hořáky, které si v ničem nezadají se svými protějšky pro odsávání MIG/MAG, jako jsou hořáky řady xFUME® PRO a xFUME® COMPACT, pokud jde o svařování metodou TIG s odsáváním v místě vzniku.
Svařování metodou TIG s odsáváním dýmu není o nic méně důležité než odsávání u svařování metodou MIG a MAG, a to i přes nižší emise během svařování. Dva odsávací hořáky xFUME® TIG od společnosti ABICOR BINZEL jsou lehké a praktické, které pomocí mobilního odsávacího zařízení zachycují a filtrují škodlivé částice v místě jejich vzniku. Odsávací zařízení s filtrační třídou W3 mohou přefiltrovaný vzduch vypouštět přímo zpět do prostředí. Odsávací jednotky svařovacích dýmů FES-200 W3 a FEC W3 jsou takovými odsávacími jednotkami a spolu s přístrojem xFUME® TIG tvoří dokonale sladěné systémové řešení odsávání svařovacích dýmů.
Odsávání u zdroje v kombinaci s odsávací jednotkou se provádí pomocí vysokovakuových systémů. Proud o malém objemu nasávaný vysokým podtlakem proudí vysokou rychlostí. Svařovací dýmy uvolňované během svařování jsou odsávány pomocí speciální odsávací trysky TIG na předním konci odsávacího hořáku, a tedy přímo v místě vzniku. Dýmy jsou odváděny do mobilní odsávací jednotky, kde jsou zachyceny ve filtru W3 a škodlivé částice jsou odfiltrovány. Vyčištěný vzduch je pak vypouštěn zpět do prostředí.
Vhodné odsávací jednotky dýmu od společnosti ABICOR BINZEL pro xFUME® TIG:
- FES-200 W3
- FEC W3
Odsávací hořák xFUME® TIG v detailu
Vzduchem chlazený hořák xFUME® TIG 150 do 105 ampérů AC (150 A DC) při 35 % pracovním cyklu a kapalinou chlazený hořák xFUME® TIG 260 W do 185 ampérů AC (260 A DC) při 100 % pracovním cyklu jsou ideální pro svařování nerezových ocelí, hliníkových slitin i vysoce legovaných materiálů v běžné výrobě. Kapalinou chlazený xFUME® TIG 300 W může ukázat své přednosti zejména při svařování střídavým proudem o vysokém výkonu - např. při svařování hliníkových materiálů. Samozřejmě jej lze použít i při všech ostatních svařovacích procesech metodou TIG.
Všude tam, kde se svařují především materiály, z nichž se při svařování uvolňují škodlivé svářečské dýmy, jsou odsávací hořáky xFUME® TIG bezpečným a spolehlivým nástrojem pro svářeče.
Kromě nově vyvinuté, patentované kombinované ochranné a odsávací trysky využívají hořáky xFUME® TIG pro odsávání dýmu 1000-krát osvědčenou koncepci vysoce výkonných spotřebních dílů ABICOR BINZEL. Ten obsahuje kleštinu a kryt upínacího pouzdra spojené v jednom dílu, nabízí velkou plochu pro přenos proudu a odvod tepla a zajišťuje dokonalé uchycení wolframové elektrody. Vzhledem k tomu, že u této koncepce již není zapotřebí upínací pouzdro, má to pozitivní vliv i na skladové a provozní náklady.
Svařování TIG se používá v aplikacích, kde má mít svar obzvláště dobrý vzhled. Protože se tímto postupem často vytvářejí velmi jemné a přesné svarové spoje, musí být hořák TIG mimořádně praktický a zároveň lehký a musí zajišťovat ideální výhled na proces - a stejně tak i odsávací hořák. Odsávací hořáky pro svařování TIG xFUME® TIG mají kombinovanou keramickou ochrannou a odsávací trysku, která má štíhlou přední část a zajišťuje tak velmi dobrý výhled na svařovací proces. Odsávání dýmu ze svařování TIG je s hořáky xFUME® TIG snadné.
Přehled výhod xFUME® TIG:
- Spolehlivé odsávání škodlivých dýmů
- Vynikající ergonomie a manipulace
- Patentovaná kombinovaná keramická ochrana a odsávací tryska pro štíhlou přední část.
- Velmi dobré pokrytí ochranným plynem
- Vhodný pro všechny mobilní odsávací jednotky, zejména pro jednotky s filtrační třídou W3.
Technická data
| Type: | xFUME® TIG 150 | xFUME® TIG 260 W | xFUME® TIG 300 W |
| Chlazení: | Vzduchem | Kapalinou | Kapalinou |
| Výkon (A) | |||
| DC: | 150 | 260 | 300 |
| AC: | 105 | 185 | 210 |
| Zatěžovatel (%): | 35 | 100 | 100 |
| Elektroda Ø (mm): | 1,0 - 2,4 | 1,0 - 3,2 | 1,0 - 3,2 |
| Průtok m3/h | |||
| Na odtahové hubici: | 14,8 | 14,8 | 14,8 |
| Na koncovce: | 28,9 | 23,7 | 26,7 |
