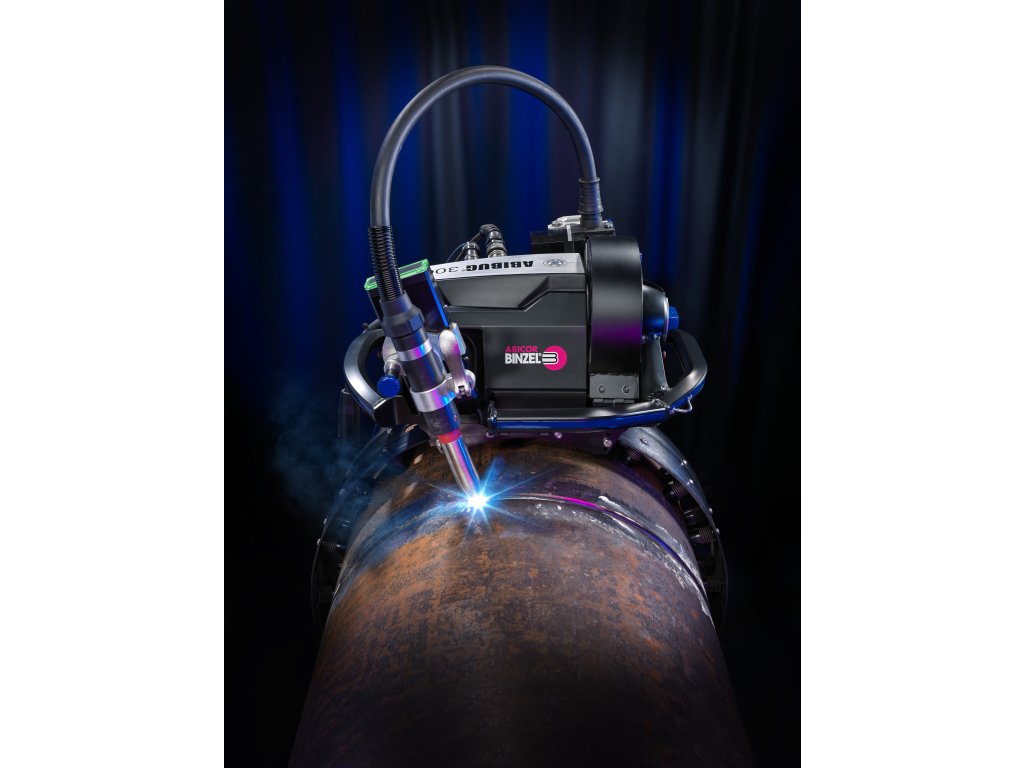

Orbitální svařovací systém ABIBUG® 300
Kód: ABIBUG-300Detailní popis produktu
Svařovací traktor pro efektivní a přesnou výrobu trubek
Na volném prostranství, ve výrobní hale nebo na staveništi - při svařování trubek vždy záleží na rychlosti a přesnosti. Trubkové díly musí být spojeny v co nejkratším čase a ve stálé kvalitě. Ruční svářeči jsou při svařování trubek vystaveni velmi vysoké fyzické zátěži. Vynucené polohy a opakované pohyby způsobují extrémní zátěž svalů. Za těchto podmínek je obtížné dosáhnout konzistentní kvality od kořene až po krycí vrstvu.
Svařovací traktor speciálně navržený pro svařování trubek, jako je například ABIBUG® 300 od společnosti ABICOR BINZEL, svářeči uleví a navíc svařuje za kratší dobu při zachování stejné kvality. Svařování trubek nebylo nikdy tak snadné jako s orbitálním svařovacím systémem ABIBUG® 300 - často se hovorově používá termín svařovací traktor.
Systém ABIBUG® 300 byl vyvinut speciálně pro svařování trubek, přičemž zvláštní pozornost byla věnována funkčnosti a ergonomii, stejně jako nízké hmotnosti méně než 20 kg včetně cívky s drátem o hmotnosti 5 kg, která je hlavní výhodou tohoto orbitálního svařovacího systému. Intuitivní ovládání a další usnadňující komponenty pro přesné a spolehlivé svařování trubek dělají ze systému ABIBUG® 300 cenného pomocníka na stavbě nebo ve výrobní hale.
Výhody svařovacího traktoru ABIBUG® 300 pro svařování trubek
Hlavní výhodou tohoto orbitálního svařovacího systému ve srovnání s ručním svařováním trubek je přesnost a rychlost, které lze dosáhnout pomocí elektrod s tavným jádrem (FCW). V tomto ohledu je až o 400 % účinnější pro přídavné a krycí vrstvy! Jeho nízká hmotnost, méně než 20 kg včetně cívky s drátem o hmotnosti 5 kg, usnadňuje přepravu a manipulaci pouze jedné osobě. Intuitivní ovládání a ergonomický design rovněž zajišťují snadnou montáž a manipulaci.
ABIBUG® 300 lze používat se všemi analogovými svařovacími zdroji s komunikací. Integrovaná podpěra cívky pojme cívku s 5 kg drátu v několika krocích. Kromě toho lze drát podávat také přímým připojením k jednotce podávání drátu svařovacího zdroje. Možnost plynulého nastavení úhlu náběhu a volné délky drátu - stick-out - zaručuje perfektní výsledky svařování přídavných a krycích vrstev na trubkách o průměru ≥ 10,75 palce.
Výhody:
- V porovnání s ručním svařováním o 400 % vyšší účinnost pro přídavné a krycí vrstvy.
- Vynikající pro FCW
- Snadná manipulace a obsluha
- Nízká hmotnost (< 20 kg včetně cívky s drátem) a robustní konstrukce
- Vhodné pro cívky s 5 kg drátu nebo externí podavač drátu
- Integrovaný snímač polohy umožňuje automatické nastavení parametrů v závislosti na pracovní poloze
Vybavení a konstrukce ABIBUG® 300
Při svařování trubek se počítá každá minuta. Montáž polohovacích pásů, umístění svařovacího traktoru, jeho nastavení pro nový svařovací úkol - každý pohyb musí být co nejsnazší a nejrychlejší. Speciální výbava orbitálního svařovacího systému ABIBUG® 300, stejně jako jeho praktický design a nízká hmotnost, činí z tohoto svařovacího traktoru cenného pomocníka pro ruční svářeče při výrobě trubek.
Problém při poloautomatickém svařování trubek často začíná určením správného polohovacího pásu a pokračuje nepohodlnou montáží pásu a stroje, stejně jako pracným nastavováním hořáku, složitým programováním nebo nepohodlnou konstrukcí. Orbitální svařovací systém ABIBUG® 300 je jedinečně navržen tak, aby ulevil ručnímu svářeči při výrobě trubek. Každý, kdo někdy použil tento svařovací traktor pro svařování trubek, se okamžitě přesvědčí o jeho ovladatelnosti a kvalitě svařování.
Technická data ABIBUG® 300
| Power consumption | 240 W |
| Weight | 13.5 kg (depending on equipment) |
| Dimensions | 474 x 403 x 519 mm (LxWxH) |
|
Adjustability of welding torch |
|
| • horizontal | 65 mm |
| • vertical | 50 mm |
| • angle of inclination | ±25° |
|
Oscillation |
|
| • Width | 35 mm |
| • Timing | 0–25 oscillation movements/cm |
| • Cross dwell time | 0–∞ (infinitely variable separately) |
| Moving speed | 0–160 cm/min |
| Wire feed speed | 0–16 m/min |
| Pipe diameter | ≥ 10,75" |
Systémové komponenty pro svařování trubek pomocí ABIBUG® 300
Komponenty systému a jejich vlastnosti činí z orbitálního svařovacího systému ABIBUG® 300 vynikající řešení pro poloautomatické svařování trubek, které zaručuje vysoce kvalitní výsledky svařování s konstantní kvalitou.
Podvozek
Jedinečný patentovaný podvozek „rollercoaster“ s trojitým vedením pomocí přesného ozubení na polohovacím pásu umožňuje stroji ABIBUG® 300 hladké, přesné a stabilní klouzání po polohovacím pásu ve všech polohách.
Rychlé umístění
Stisknutím jednoho ze čtyř červených odblokovacích tlačítek (dvou na každé protilehlé straně) se uvolní hnací pastorek a zařízení ABIBUG® 300 se rychle přesune a umístí na polohovací pás. To umožňuje uživateli - ať už levákovi nebo pravákovi - snadný a volný přístup v jakékoli pracovní poloze.
Rychlé nastavení hořáku
Díky této možnosti nastavení hořáku je výměna spotřebního materiálu na přístroji ABIBUG® 300 rychlá a snadná, stačí jen několik jednoduchých kroků.
Jednotka pro podávání drátu
Kontaktní tlak, který lze regulovat v 5 stupních, usnadňuje spolehlivé podávání drátu s různými typy svařovacích přídavných materiálů.
Systém cívek
Patentovaný bajonetový rychloupínač: polohování, lisování, otáčení, výměna cívky drátu - nepřekonatelná rychlost a bezpečnost.
Parametrizace a programování
Součástí standardního vybavení je software, který umožňuje výběr z 11 předinstalovaných, přizpůsobitelných svařovacích programů. Tímto způsobem lze pro ABIBUG® 300 individuálně definovat polohu hořáku, rychlost pohybu a oscilaci. Díky integrovanému snímači polohy lze snadno automaticky měnit úlohu v závislosti na pracovní poloze.
Ovládání
Pomocí ovládacího tabletu lze vyvolat předem uložené svařovací programy a upravit procesní parametry v předem definovaném rozsahu. Rám tohoto ovládacího tabletu je vysoce robustní a speciálně navržený pro použití v extrémních podmínkách. Signální LED kontrolka na držáku hořáku indikuje aktuální provozní stav.
Rám a pouzdro
Obvodový tvar rámu, tzv. „prostorový rám“, zajišťuje vynikající přilnavost a snadnou manipulaci ve všech polohách a zároveň chrání před nárazy. Všechny důležité součásti jsou navíc chráněny robustním krytem z laminátu.
Manipulace
Patentovaný uvolňovací mechanismus lze spustit jednoduchým zatažením, což umožňuje orbitální svařovací systém ABIBUG® 300 snadno sundat ze strany a znovu nasadit.
Volitelné vybavení svařovacího traktoru
S vhodným hořákem a odpovídajícím spotřebním materiálem ABICOR BINZEL se ABIBUG® 300 stává bezkonkurenčním svařovacím systémem pro svařování trubek.
ABIMIG® MT 305 Pipe
Plynem chlazený svařovací hořák ABIMIG® MT 305 Pipe byl speciálně navržen pro ABIBUG® 300 a vychází z řady ABIMIG® od společnosti ABICOR BINZEL, která je vyzkoušená a prověřená po desetiletí. Robustní konstrukce a systém opotřebitelných dílů vybavený šroubovací plynovou tryskou odolnou vůči vysokým teplotám umožňují vysoké pracovní cykly a nepřetržité svařování. Držák trysky z masivní mosazi - rovněž originální spotřební materiál ABICOR BINZEL - zajišťuje rovnoměrné laminární proudění plynu a bezpečný kryt ochranného plynu.
Kabelová sestava ABIMIG® MT 305 Pipe je přesně navržena pro orbitální svařování s ohledem na flexibilitu, délku, posuv drátu a výkonovou rezervu a činí ze svařovacího systému ABIBUG® 300 v kombinaci se svařovacím hořákem ideální systémové řešení.
Potažené kontaktní hroty
Svařování úzkých mezer na spojích trubek vyžaduje speciální přídavné materiály - nejlépe opotřebitelné díly, které lze použít ke svařování od kořene až po krycí vrstvu. Potažené kontaktní hroty ABICOR BINZEL jsou navrženy tak, aby díky svému tvaru a povlaku zabraňovaly nežádoucímu oblouku a zkratu. Stejně tak se snižuje jejich tepelné zatížení i přilnavost rozstřiku, a tím se výrazně prodlužuje jejich životnost. Všechny potažené kontaktní hroty ABICOR BINZEL se závitem M8 lze používat s trubkou ABIMIG® MT 305. Díky tomu je svařování trubek s úzkou mezerou ještě efektivnější a procesně spolehlivější.
Bez ohledu na použití při svařování trubek s úzkou mezerou nebo při vysokoteplotních procesech nabízí společnost ABICOR BINZEL různé geometrie obalených kontaktních hrotů. Více informací naleznete zde.
Polohovací pásky
Polohovací pásky pro použití při výrobě trubek jsou samostatným tématem. Kromě vnějšího průměru trubky hrají v této souvislosti významnou roli i další faktory, jako jsou okolní podmínky a to, zda je třeba trubku předehřívat. Polohovací pásy ABICOR BINZEL jsou vhodné pro všechny požadavky při poloautomatickém a automatizovaném orbitálním svařování. Jsou k dispozici z VA oceli, duplexní oceli a pružinové oceli, lze je snadno namontovat na všechny průměry trubek v několika krocích a jsou také robustní a odolné.
K dispozici jsou následující možnosti:
- se závěsem pro trubky o malém průměru (6,625„-12,75“)
- jako kompletní uzavřený pás pro trubky středního průměru (14„-48“).
- dva nebo více segmentů pláště pro trubky velkého průměru bez omezení maximálního průměru (50"-∞).
U systému ABIBUG® 300 se polohovací pásy vyrábějí individuálně na zakázku a jsou k dispozici od průměru ≥ 10,75 palce.
Plynem chlazený svařovací hořák ABIMIG® MT 305 Pipe, potažené kontaktní hroty a polohovací pásky ABICOR BILNZEL v kombinaci s orbitálním svařovacím systémem ABIBUG® 300 poskytují procesně spolehlivý svařovací systém.
